超声波水表的介绍



超声波水表介绍：

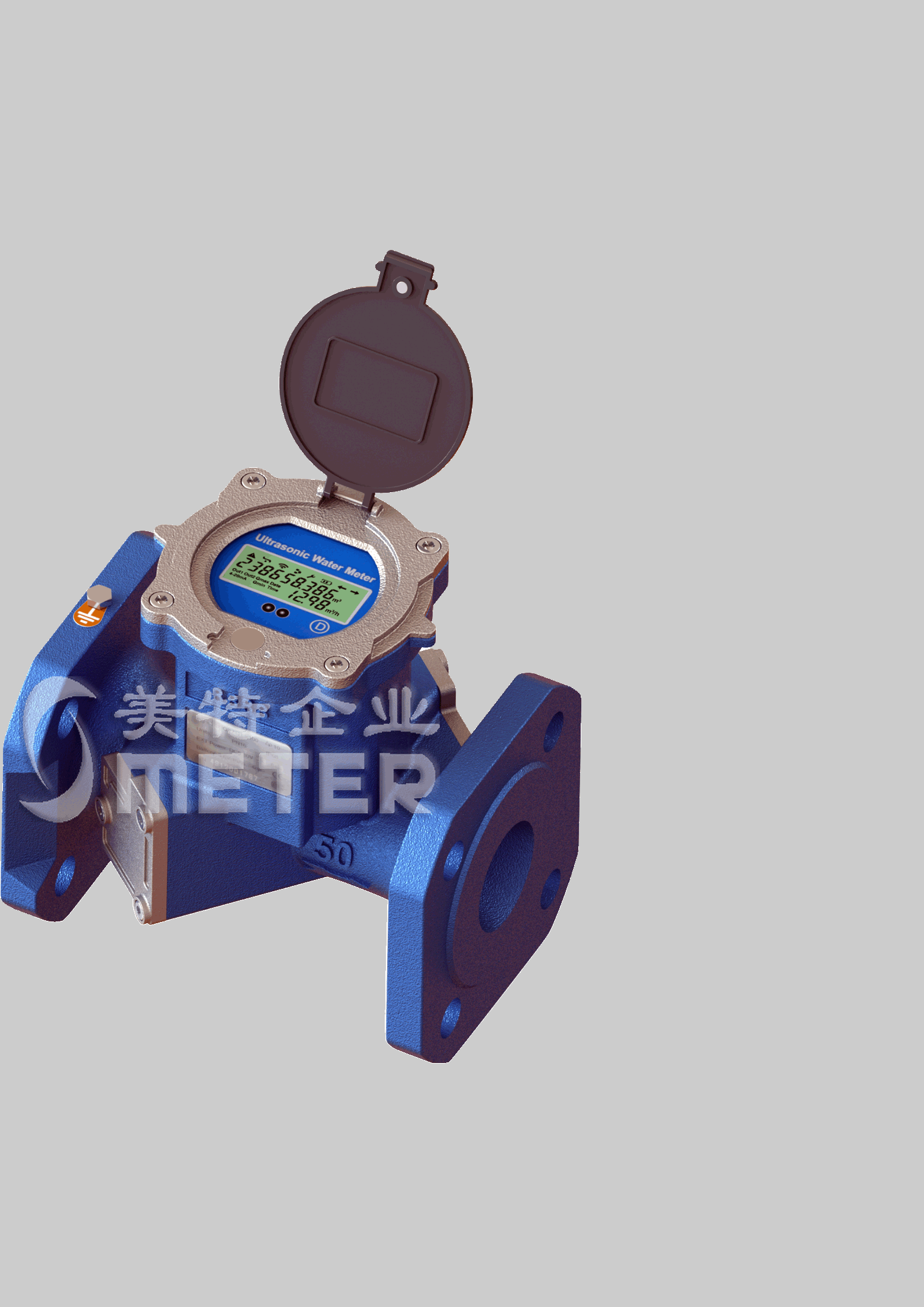

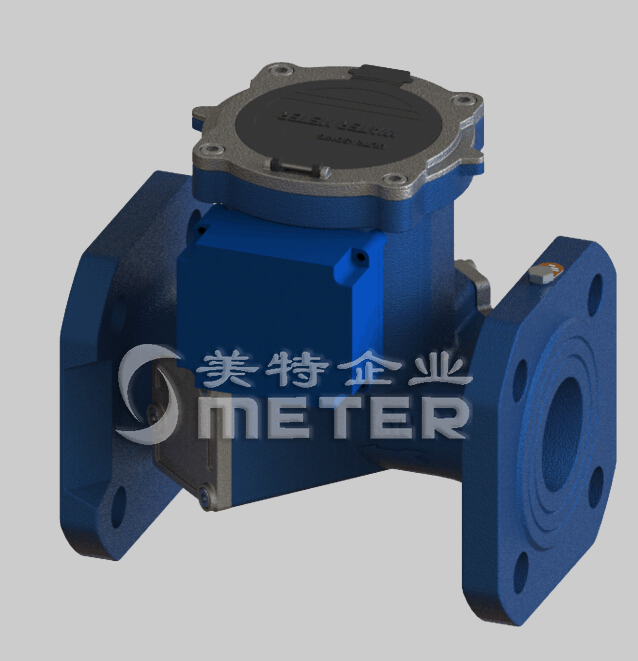

该产品（MET-1080W)采用了低电压多脉冲发射接收原理，双平衡差分收专利技术硬件技术无关化设计方法；选用国际上最新、最先进的大规模集成电路和先进的SMD贴装焊接工艺生产而成。产品无任何活动部件，用户无需设置参数，任意角度安装。是国内最精度的同类产品，可完全替代其他类型水表。

超低功耗超声波流量计(简称超声波水表)采用超声波时差原理来计量圆管内液体的流量。大连欣美特仪表科技有限公司生产的超声波水表采用工业级电子元器件，依靠电池供电，无机械转动，无磨损，无压力损失，是一种全电子的工业用水表。超声波水表具有精度高、可靠性好、价格低、使用寿命长等优点。可完全替代其它类型的水表。

技术特点：

*测量精度：1级、2级、3级可选，设计寿命10年，使用寿命20年

*工作电源：标准单节电池可工作6年，选配电池可工作10年以上

*显示方式：俯视、平视可选

*流速范围：0.01~32.00m/s，量程根据用户需要设定

*环境温度：-40~85℃，LCD：-25~75℃

*介质温度：高温耐磨陶瓷传感器适用-40~160℃

*公称口径：DN15~DN1000（长度与旋翼式水表相同）

*额定压力：≤4.0MPa

*防护等级：IP68

*防爆等级：ExdIIBT4

*机芯全部采用工业级进口进口元器件

*无移动部件、无压力损失和磨损、任意角度安装

*不锈钢、碳钢等多种管材可选

*空管状态自动进入省电模式，满管状态自动进入正常测量模式

*可编程测量周期1~31秒可选，延长测量周期可延长电池工作时间

*20db范围超声波自适应接收电路，确保被测管道发生变化（结垢、腐蚀等）后仍稳定可靠工作

*可编程磁操作按钮

*本地8位LCD全中文显示器可编程自动循环显示累计流量、瞬时流量等

*8位累计器，5位有效数字显示瞬时流量、流速，内部7位有效数字运算

*累计单位可选择×1、×0.1、×0.01、×0.001、×0.0001立方米

*图形化显示信号强度、质量、电池电量和故障指示等

*前24个月流量数据存储器

*正、负双向流量累计器

*累计脉冲输出功能

*RS232、RS485、国标M--BUS、光电通信接口、CDMA接口、GPGS接口输出可选

*使用RS232输出，无需电池供电即可正常工作

*有源4-20mA电流环输出，成为两线制流量变送器

*兼容国内同类产品通讯协议，也可为用户定制特需通讯协议

应用场合：

*工业过程计量与控制

*替代机械式流量以提高计量可靠性

*替代各类进口高性能流量计

 超低功耗超声波流量计(简称超声波水表)采用超声波时差原理来计量圆管内液体的流量。大连欣美特仪表科技有限公司生产的超声波水表采用工业级电子元器件，依靠电池供电，无机械转动，无磨损，无压力损失，是一种全电子的工业用水表。超声波水表具有精度高、可靠性好、价格低、使用寿命长等优点。可完全替代其它类型的水表。

【超声波水表简要说明】
●极低的始动流量，最低可测流速达0.01m/s
●超低功耗设计，功耗小于0.00055W
●电池供电可连续工作6～10年
●采用超声波传感器，无机械转动部分，10年免维护设计
●超声波水表双向流量均可测量
●测量管段模具铸造，保证无泄漏
●测量精度±1%、±2%、±3%可选

【超声波水表技术参数】
●测量原理：超声波时差原理，采用低电压多脉冲发射电路，双平衡抑制噪声接收电路。
●测量介质：水及其它液体，悬浮物含量<10g/l，粒径<1㎜，液体充满管道。
●管径范围：DN15-1000mm全系列不同管径用户可选
●管段长度：按普通水表规格尺寸设计
●测量周期：默认3秒，1～31秒用户可选。
●适用温度：环境温度-40℃～80℃（LCD显示器-25℃～60℃）
●精确度：±1%、±2%、±3%可选
●超声波水表重复性精度：优于±0.5%
●传感器：高温耐磨陶瓷传感器，适用介质流体温度-40℃～160℃
●防护等级：IP68，压铸铝仪表壳，水下2米正常工作
●接口输出：RS232、RS485标准配置4-20mA、M-BUS、GPRS、CDMA、GSM短消息可选配。
●供电方式：单节3.6V锂电池可工作6年，选配电池可工作十年以上，电压2.6V时工作正常工作有源4-20mA供电（两线制），无需电池即可正常工作，RS485电池供电就可以实现通讯

双声道超声波水表

特点：

*低至毫米级始动流速

*流体分层双声道测量，计量准确

*高可靠性设计，没有活动部件

*9位数字显示累计流量及同屏4位数字瞬时流量

*双通道脉冲及报警信号输出

*脉冲当量及输出脉冲可任意定制

*两线制4~20mA输出功能可选

*内置锂电池，预期6年寿命

*IP68防护等级，树脂完全灌封机芯即使进水也能长期正常工作

*年月日累计记录及无线供电功能等

*标准RS485接口

*红外线通讯接口，支持CJ-188通讯协议

*具有TTL电瓶的脉冲输出及USART接口，方便连接其他低功耗设备

*支持MODBUS，M-BUS多种通讯协议

*铸钢壳体满足国际新城市输水标准

*可选择不锈钢304壳体

性能参数：

项目	参数
测量介质	水、污水
测量介质温度范围	0.1~30℃
工作环境温度范围	-10~50℃
承受压力	1.6MPa、2.5MPa可选
结构形式	一体式
通信接口	RS485/USART/红外
输出信号	两路隔离OCT或TTL脉冲输出、1路4-20mA模拟输入
供电电源	内置锂电池（3.6V）、外置电源5V、4-20mA两线制供电、红外无线供电
防护等级	IP68
本地显示	双行显示包括9位累积量，4位瞬时流量，以及状态提示符及单位
数据存储	采用EEPROM存储数据
输出信号	2路脉冲输出、1路4-20mA电流
测流周期	测量1秒一次、检定4秒一次
