安装弯管流量计的方法

    弯管流量计和推广近年来，新能源，节能设备，是一个广泛的应用。

安装弯管流量计的方法

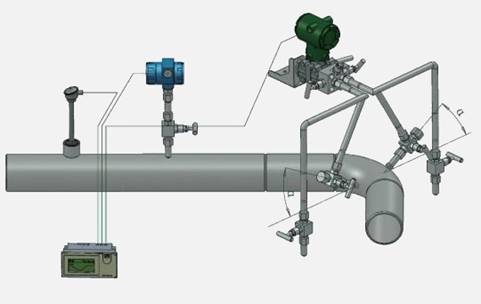

一、对L型弯管流量计安装时：

1、首先截取两段与取压弯管相同管径的直管段，长度在1倍直径以上。

2、在条件较好的平台(或平地)上，将截取的两段直管段与取压弯管焊接，呈90o垂直状态，并保证焊接质量

3、将预制好的管道上架与工艺管道焊接。

4、弯管流量计的弯管传感器与工艺管道焊接，尽可能使其在水平空间状态下工作。当现场不具备水平安装条件时，可在垂直空间状态下安装。

水平安装

垂直安装

二，S型弯管流量传感器与工艺管道采用法兰连接，可按传感器标志流向，与工艺管道呈水平空间状态对接。

    弯管流量计传感器安装时，前端直管段长度应大于5倍直径，后端直管段长度应大于2倍直径。

垂直安装

水平安装
