压力表的安装要求

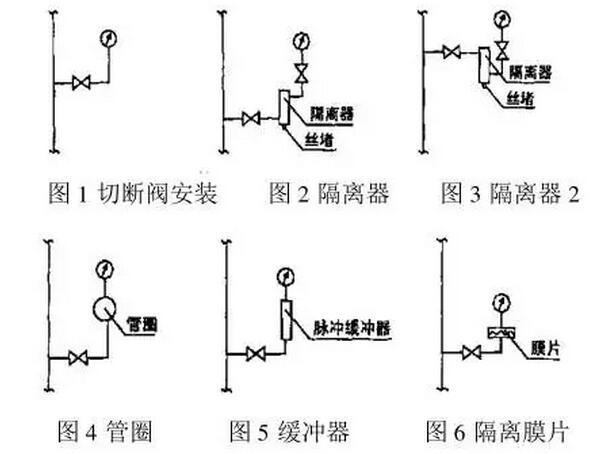

(1)为了准确测得静压 , 压力表取压点应在直管段上 , 并设切断阀 ( 见图 1) ; 其中 , 清洁无腐蚀性介质用针形阀 (J13H - 160 Ⅲ) ;粘度大 , 有腐蚀性介质用闸阀 (Z11H- 40) , 可免除突然的压力波动和消除脉动。使用于腐蚀性介质和重油时 , 可在压力表和阀门间装隔离器 , 隔离器内装隔离液 ( 隔离液可为轻柴油或甘油水溶液等 ) 。当工艺管道内介质密度较隔离液大时采用图 2 接法 , 反之采用图 3 接法。

(2)压力表应尽可能在常温下测量(65℃以下) ,在高温下压力表内的焊口会损坏。因此 , 高温管道的压力表要设置管圈 ( 见图4)。流体脉动处 ,设置脉冲缓冲器 , 以免脉动传给压力表 ( 见图5)。对于腐蚀性流体应设置隔离膜片式压力表 , 以免该流体进入压力表内 ( 见图6)。

(3)振动设备的压力表 , 可装在墙上、柱上或仪表盘上 , 用软管与设备上的取压口连接。泵出口的压力表应装在阀前并朝向操作侧。

(4)测量设备的微压 ( 真空 ) 或介质有沉淀物时 , 应使开口的标高低于和尽可能靠近仪表 , 以减少附加误差或避免沉淀物进入压力表内。
