时间法超声波流量计测量原理

时间法超声波流量计测量原理：

       声波在较清洁的流体中传播，顺流方向声波传播速度增大，逆流方向则减少。同一传播距离就有不同的传播时间。利用传播速度之差与被测流体流速的关系。从而得之所测介质的体积流量。

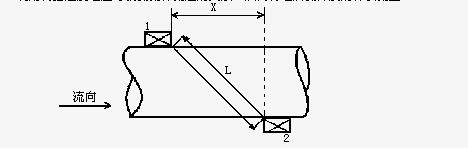

      超声波从传感器1送到到传感器2的传播速度C被流体流速Vm所加快，为

                                                                                (1)

超声波从传感器2送到传感器1的传播速度C被流体流速Vm所减慢，为

                                                                              (2)

式(1)减式(2)，得：

式中：L—超声波在在传感器之间传播路径的长度，(m);

X—传播路径的轴向分量，(m);

t12、t21—从传感器1到传感器2和传感器2到传感器1的传播时间，(S);

C—超声波在静止流体中的传播速度，(m/s);

Vm—流体通过传感器1、2之间声道上平均流速，m/s根据流量方程式：

体积流量为：

K—流量分布修正系数。π

DN—管道内径。

由以上式子我们可得知，K为一定值时，π，DN都是定值，那么只要得知Vm的值，就可得出流体的体积流量。因此测量两只传感器之间超声波传播时间之差，即可得到流体的流量值。
