MLDB系列智能电磁流量计

产品型号: MLDB
MLDB系列智能电磁流量计是我公司采用国内外最先进技术研制开发的全智能型电磁流量计,其全中文电磁转换器内核采用高速中央处理器。计算速度非常快、精度高、测量性能可靠。
联系方式: 0411-87551588 点击这里给我发消息
  • 图例展示
  • 技术参数
  • 产品资料下载
  • 安装视频

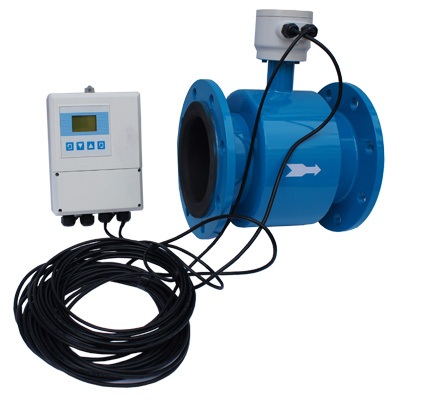

分体式电磁流量计

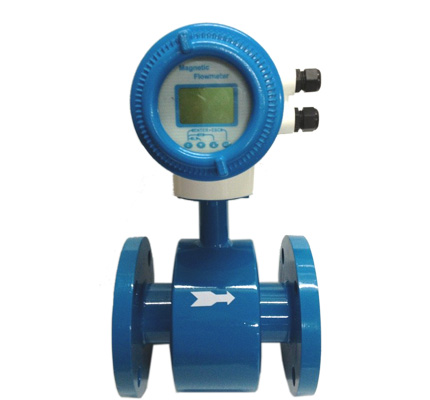

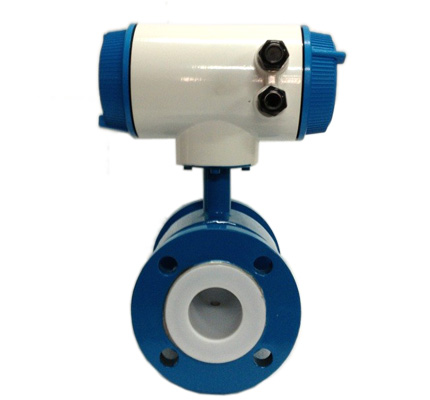

一体式电磁流量计




产品简介

     MLDB型智能电磁流量计是我公司采用德国恒流励磁技术基础上研制开发的全智能型电磁流量计,其全中文电磁转换器。内核采用高速中央处理器。计算速度非常快、精度高、测量性能可靠。转换器电路设计采用新技术、输入抗阻高达1015次方欧姆,共模抑制比优于100db,对于外来干扰以60Hz/50Hz干扰抑制能力优于90db,可以测量更低电导率的流体介质流量。其传感器采用非均匀、高密度磁场的新技术及特殊的磁路结构,磁场稳定可靠,而且体积结构紧凑,减轻了重量,使流量计具有小型轻量化的特点。

工作原理

根据法拉利电磁感应原理,即导电物体在电磁中做切割磁感线运动制成的一种测量导电性液体的流量的仪表。

产品特点

 测量结果与流速分布,流体压力,温度、密度、粘度等物理参数无关。

 适用电源电压变化范围大,抗EMC性能好。采用SMD器件和表面贴装(SMT)技术,电路可靠性高。

 原装美国半导体元件在使用寿命上得以保证。采用16位嵌入式微处理器,运算速度快精度高。

 可编程频率低频矩形波励磁,提高了测量流量的稳定性,功耗低。

 高清晰度背光LCD显示,两种语言(中文、英文)菜单操作,使用方便,操作简单,易学易懂。

 全数字处理,抗干扰能力强,测量可靠,精度高,流量测量范围可达1500:1

 内部具有三个积算器可分别显示正向累计反向累计量及差值积算量,内部设有不掉电时钟,可记录16次掉电时间。

 具有RS485、RS232、Hart和Modbus等数字通讯信号输出。

 具有自检与自论断智能功能

产品应用

    由于电磁流量计有其独特的优点,因此被广泛应用于化工化纤、食品、造纸、制糖、矿冶、给排水、环保、水利水工、钢铁、石油、制药等工业领域中,用来测量各种酸、碱、盐溶液、泥浆、矿浆、纸浆、煤水浆、玉米浆、纤维浆、粮浆、石灰乳、污水、冷却原水、给排水、盐水、双氧水、啤酒、麦汁、各种饮料、黑液、绿液等导电液体介质的体积流量。

标准配置

转换器,传感器,信号线。

安装方式

1水平安装前管段和后管段



(1)仪表安装上游前直管段大于5D,下游后直管段不得小于3D。

2在此范围内不能有挡板阀门等扰流件存在。

3对于装有不同开度的阀门(如可调节阀门),上游直管段长度不小于10D,下游直管段不小于3D。

4为安装方便和拆卸,可在仪表后加装管道伸缩节。

5被测介质流动方向的传感器名牌上箭头方向必须一致。

6水平安装时,电磁流量计必须水平,防止由于流体所夹带的气泡而产生电极短时间的绝缘,也可以防止电极被流体中沉积物覆盖,从而引起输出信号的波动,不应该将仪表安装在最高位置处,以免有气体积聚。

2、T型管连接安装

1T型管后间距不小于10D。

(2)测量混合相流体时,选择不会引起相分离的场所,测量双组份液体时,避免安装在混合尚未充分的下游,测量化学反应管道时,要安装在反应充分完成的下游段,上述二种情况,混合点与流量计之间的距离最少要有30D前直管段



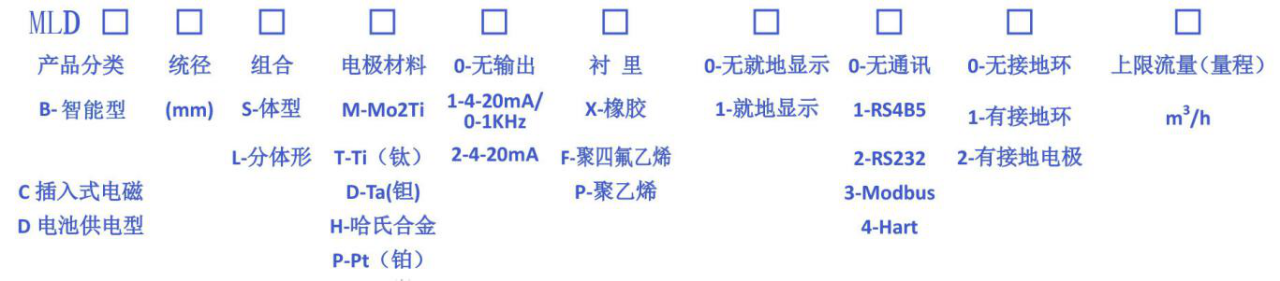

电磁流量计选型说明

正确地选用电磁流量计是保证用好电磁流量计的前提条件。选用什么种类的电磁流量计应根据被测流体介质的物理性质和化学性质来决定,使电磁流量计的通径、流量范围、衬里材料、电极材料和输出电流等,都能适应被测流体的性质和流量的要求。

可测量的流体

由电磁流量计的工作原理可知,能选用电磁流量计测量流量的流体必须是导电,严格的说,除了高温流体之外,只要电导率大于5μs/cm的任何流体都能选用相应的电磁流量计来测量流量,因此不导电的气体,蒸汽、油类、丙铜等物质不能选用电磁流量计来测量流量。

传感器口径的确定

流量计使用流速最好在0.3-15m/s范围内,此时流量计口径可选择与用户管道口径使用流速低于0.3m/s时最好在仪表部位局部提高流速,采用缩管方式。

一体型或分离型的选择

一体型:现场环境较好的条件下,一般都选用一体型,即传感器和转换器组装成

分离型:即传感器和转换器分开装于不同地点,一般出现以下情况时选用分离型

环境温度或流量计转换器表面受辐射温度超过60℃。

管道震动较大的场合。

会对转换器的铝壳严重腐蚀的场合。

现场湿度较大或有腐蚀性气体的场合。

流量计装在高空或并下调试不方便的场合。

插入式电磁流量计选型只是针对冷水(其他介质选型联系代理商和厂家)

订货时应注明传感器和转换9S分离距离,一般不能超过100m,转换器为墙挂式安装。

安装地点的选择

为了使变送路工作可靠稳定,在选择安装地点时应注意以下几方面的要求:

1)尽量避开铁磁性物体及具有强电磁场的设备(如大电机、大变压器的等)以免磁场影响传感器的工作磁场和流量信号。

2)应尽量安装在干燥通风之处,不宜在潮湿、易积水的地方安装。

3)应尽量避免日晒雨淋,避免环境温度高于60℃及相对湿度大于95%。

4)选择便于维修,活动方便的地方。

5)流量计应安装在水泵后端,决不能在抽吸侧安装;阀门应安装在流量下游侧。

安装要求

为了正确的测量,在选择管道上位置时应注意以下几点要求:

1)传感器既可在垂直管道上安装,也可在水平或倾斜管道上安装,但要求二电极的中心连线处于水平状态。

2)介质在安装位置应该满管流动,避免不满管及气体附着在电极。

3)对于液固两相流体,最好采用垂直安装,使传感器衬里磨损均匀,延长使用寿命。

4)流量计安装位置介质不满管时,可采取抬高流量计后端管路的方法,使其满管,严禁在管道最高点和出水口安装流量计。(见图)

5)修改管道的安装方法:当介质流速达不到要求时,应当选用较小口径的流量计,这时应使用异径锥形管或修改部分管道,使其与传感器同口径,但前后直管段至少需满足:前直管段≥5DN,后直管段≥2DN(DN为管径)

6)前后直管段长度为流量计前≥5DN,后端≥2DN

尺寸安装图

DN

额定压力(MPa)

仪表外形尺寸(mm)

法兰连接尺寸(mm)

a

bf

c

D

Do

n×A

6

4.0

102

252

62

76

58

4-φ7

10

150

322

82

90

60

4-φ14

15

150

322

82

95

65

4-φ14

20

150

322

78

105

75

4-φ14

25

150

312

78

115

85

4-φ14

32

150

327

74

135

100

4-φ18

40

150

335

74

145

110

4-φ18

50

200

354

86

160

125

4-φ18

65

200

366

92

180

145

8-φ18

80

200

385

92

195

160

8-φ18

100

1.6

250

406

114

215

180

8-φ18

125

250

436

114

245

210

8-φ18

150

300

465

136

280

240

8-φ23

200

1.0

350

518

156

335

295

8-φ23

250

400

570

202

390

350

12-φ23

300

500

620

230

440

400

12-φ23

350

500

675

278

500

460

16-φ23

400

600

733

320

565

515

16-φ25

450

600

782

374

615

565

20-φ25

500

600

835

388

670

620

20-φ25

600

600

940

408

780

725

20-φ30

700

700

1048

520

895

840

24-φ30

800

800

1160

580

1010

950

24-φ34

900

900

1260

660

1110

1050

28-φ34

1000

1000

1370

720

1220

1160

28-φ34

1200

0.6

1200

1585

1130

1405

1340

32-φ34

1400

1400

1810

1260

1630

1560

36-φ36

1600

1600

2040

1450

1830

1760

40-φ36

1800

1800

2250

1640

2045

1970

44-φ39

2000

2000

2460

1820

2265

2180

48-φ42
